Sécuriser la porte d’entrée en utilisant la carte Micro:bit

Plan de tutoriel

1- La sécurité les portes d'entrée avec mot de passe

2- Comment la carte Micro:bit contrôle l'accès de la porte ?

3- Matériel nécessaire

4- Montage du système

5- Programmation de la carte Micro:bit

La sécurité les portes d'entrée avec mot de passe

L’utilisation d’un système de sécurité avec mot de passe pour les portes d’entrée est une solution moderne et efficace pour protéger votre domicile ou votre entreprise.

Une porte sécurisée par mot de passe utilise une serrure électronique ou un clavier numérique permettant d'entrer un code pour déverrouiller la porte. Ces systèmes éliminent la nécessité des clés physiques, réduisant les risques de perte ou de duplication.

Avantages des serrures avec mot de passe

1- Sécurité accrue :

Les codes sont plus difficiles à voler que les clés physiques.

Certains systèmes bloquent l’accès après plusieurs tentatives erronées.

3- Commodité :

Plus besoin de transporter ou de prêter des clés.

Idéal pour les locations (Airbnb, bureaux partagés) où les codes peuvent être changés facilement.

4- Traçabilité :

Les serrures connectées permettent de surveiller qui entre et sort, avec des journaux d’activité.

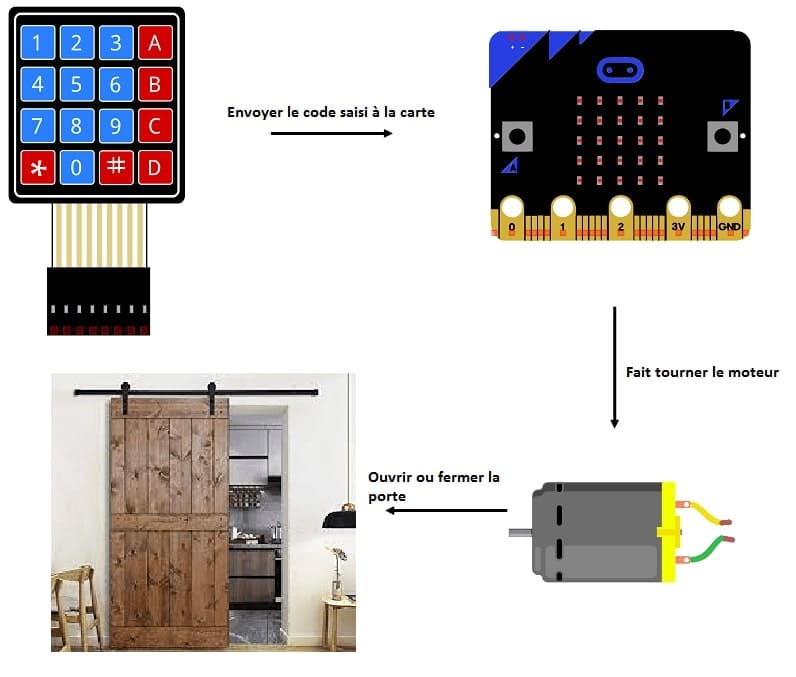

Comment la carte Micro:bit contrôle l'accès de la porte ?

Voici une description détaillée de la façon dont une carte BBC micro:bit peut être utilisée pour contrôler l'accès à une porte à l'aide d'un clavier 4x4, d'un moteur pour l'ouverture/fermeture de la porte.

Fonctionnement Général

1- Clavier 4x4 :

- Le clavier est utilisé pour saisir un mot de passe à 4 ou plusieurs chiffres.

- Chaque pression sur une touche est lue par la micro:bit via la carte d'extension.

3- Vérification du Mot de Passe :

- La micro:bit compare le mot de passe saisi avec un mot de passe prédéfini.

- Si le mot de passe est correct, la micro:bit envoie un signal au moteur pour ouvrir la porte.

- Si le mot de passe est incorrect, une alerte peut être déclenchée (par exemple, un affichage LED ou un buzzer).

4- Moteur :

- Le moteur actionne le mécanisme de verrouillage/déverrouillage ou d'ouverture/fermeture de la porte.

- Après un certain temps, le moteur peut être commandé pour refermer la porte.

Matériel nécessaire

Carte BBC micro:bit :

Pour exécuter le programme de contrôle.

Clavier matriciel 4x4 :

Pour entrer un mot de passe ou un code d'accès.

Carte d'extension (Micro:bit Driver Expansion) :

Facilite les connexions avec le clavier et les moteurs.

Moteur  DC :

Pour l'ouverture/fermeture de la porte

Source d'alimentation :

Une batterie ou alimentation pour la carte d'extension et les moteurs.

Câbles de connexion :

Pour relier tous les composants.

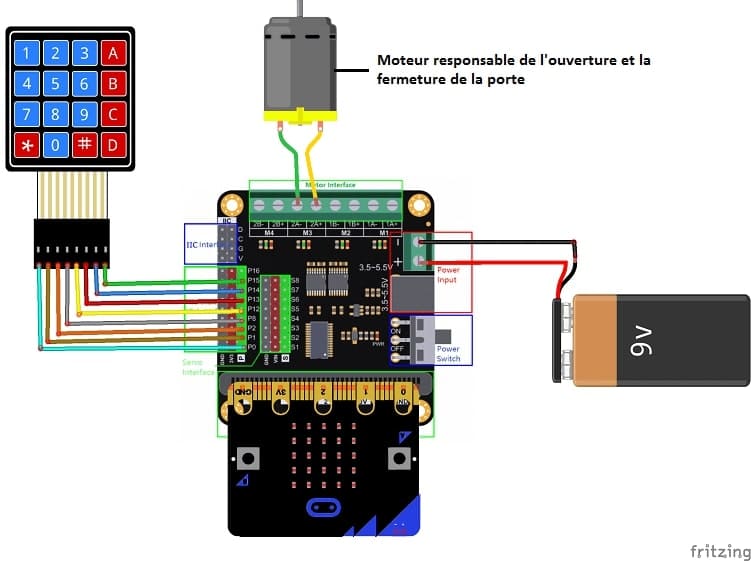

Montage du système

Pour réaliser le montage, on connecte:

- les 8 sorties du clavier aux 8 broches du Micro:bit( P0, P1, P2, P8, P12, P13, P14, P15).

- les deux bornes du moteur aux 2 broche M3 de la carte Driver Expansion Board.

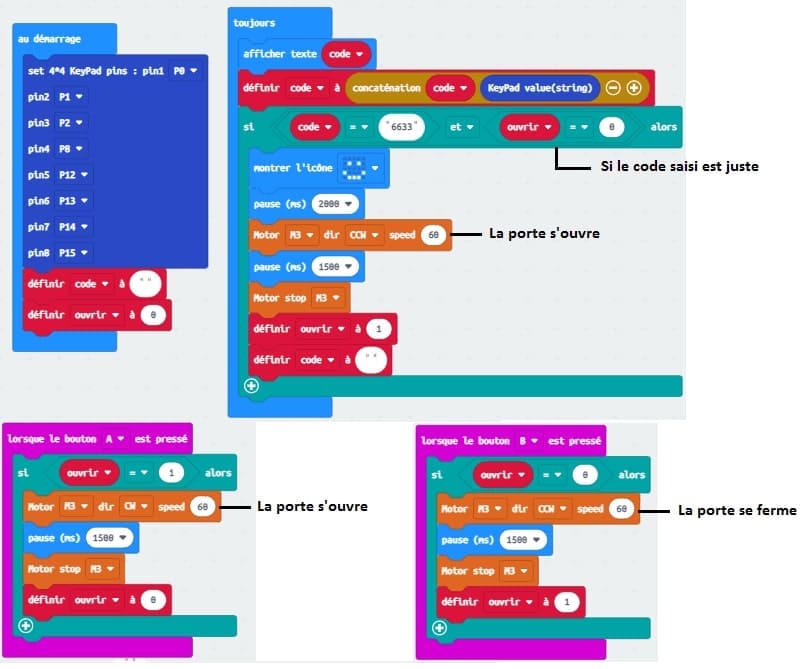

Programmation de la carte Micro:bit

Voici le programme Makecode qui permet de gérer le système de sécurité des portes :
