Piloter deux LEDs en utilisant la communication radio entre deux cartes Micro:bit

Plan du tutoriel

1- Présentation du module radio de la carte Micro:bit

2- Contrôler deux LEDs par la communication radio de la carte Micro:bit

3- Les composants nécessaires pour contrôler deux LEDs par la communication radio de la carte Micro:bit

4- Montage de la carte Micro:bit avec deux LEDs

Présentation du module radio de la carte Micro:bit

La carte Micro:bit est équipée d’un module radio intégré qui permet la communication sans fil avec d’autres Micro:bits ou périphériques compatibles Bluetooth Low Energy (BLE). Ce module radio est basé sur la technologie Nordic Semiconductor nRF51822.

Voici quelques détails sur le capteur radio du Micro:bit :

1- Protocole : Le module radio utilise le protocole Bluetooth Low Energy (BLE), qui est conçu pour une faible consommation d’énergie. Cela permet au Micro:bit de communiquer avec d’autres appareils compatibles BLE, tels que d’autres Micro:bits, des smartphones, des tablettes et des ordinateurs.

2- Portée : La portée de la communication radio dépend des conditions environnementales, notamment des obstacles physiques et des interférences. En général, la portée typique est d’environ 30 mètres en champ libre.

3- Puissance d’émission : Le module radio du Micro:bit peut être configuré pour différents niveaux de puissance d’émission, ce qui peut affecter la portée de communication. Les niveaux de puissance disponibles peuvent varier selon la version du Micro:bit.

4- Antenne : La carte Micro:bit possède une antenne intégrée pour la transmission et la réception des signaux radio. L’antenne est généralement située à l’extrémité supérieure de la carte, près des broches GPIO.

5- Identification des appareils : Chaque Micro:bit possède un identifiant d’appareil unique (Device ID), qui peut être utilisé pour cibler spécifiquement certains appareils lors de la communication radio. Cela permet de contrôler quelles unités peuvent se connecter et échanger des données.

Contrôler deux LEDs par la communication radio de la carte Micro:bit

Pour commander deux LEDs par radio avec le Micro:bit, vous aurez besoin de deux Micro:bits.

Voici les étapes générales à suivre :

1- Programmez l’émetteur Micro:bit : Sur le Micro:bit que vous souhaitez utiliser comme émetteur, écrivez un code qui envoie des messages radio contenant les instructions de commande pour allumer ou éteindre les deux LEDs. Vous pouvez utiliser l’éditeur en ligne MakeCode de Micro:bit pour écrire votre code.

2- Programmez le récepteur Micro:bit : Sur le Micro:bit que vous souhaitez utiliser comme récepteur, écrivez un code qui écoute les messages radio envoyés par l’émetteur. Lorsqu’il reçoit les instructions, il exécute les commandes appropriées pour allumer ou éteindre les deux LEDs. Assurez-vous que le code du récepteur est compatible avec les commandes de contrôle que vous souhaitez utiliser.

3- Connectez les deux LEDs : Utilisez les broches d’entrée/sortie du Micro:bit récepteur pour connecter les deux LEDs( LED rouge connectée à P0 et LED verte connectée à P1) que vous souhaitez contrôler.

4- Testez et déployez : Téléchargez le code sur chaque Micro:bit (émetteur et récepteur) et assurez-vous qu’ils sont correctement appariés.

Les composants nécessaires pour contrôler deux LEDs par la communication radio de la carte Micro:bit

Pour contrôler deux LEDs avec un Micro:bit, vous aurez besoin des composants suivants :

1- deux cartes Micro:bit : Le Micro:bit est une carte de développement basée sur un microcontrôleur. Il possède des broches GPIO (General Purpose Input/Output) qui permettent de contrôler des composants externes tels que les LEDs.

2- la carte d’extension GPIO pour la carte Micro:bit permet d’étendre les capacités de la carte Micro:bit en ajoutant davantage de broches d’entrée/sortie (GPIO) et de fonctionnalités supplémentaires.

3- Deux LEDs : Choisissez deux LEDs de votre choix. Assurez-vous qu’elles sont compatibles avec le courant fourni par le Micro:bit. Les LEDs couramment utilisées sont les LEDs standard de 5 mm ou les LEDs RGB (Red-Green-Blue) qui peuvent afficher différentes couleurs.

4- Deux résistances : Pour éviter d’endommager les LEDs et le Micro:bit, vous aurez besoin de deux résistances. La valeur de la résistance dépendra du type de LED utilisé et de la tension d’alimentation. Une résistance typique pour une LED standard est de l’ordre de 220 à 330 ohms.

5- Fils de connexion : Vous aurez besoin de fils de connexion pour connecter les LEDs et les résistances au Micro:bit. Utilisez des fils de connexion de type crocodile, des fils de connexion femelle-femelle ou mâle-femelle selon votre préférence.

6- plaque d’essai: est un outil couramment utilisé dans la robotique et l’électronique pour créer des prototypes de circuits et des connexions temporaires. Elle permet de tester et de relier facilement des composants électroniques entre eux sans avoir à souder les connexions.

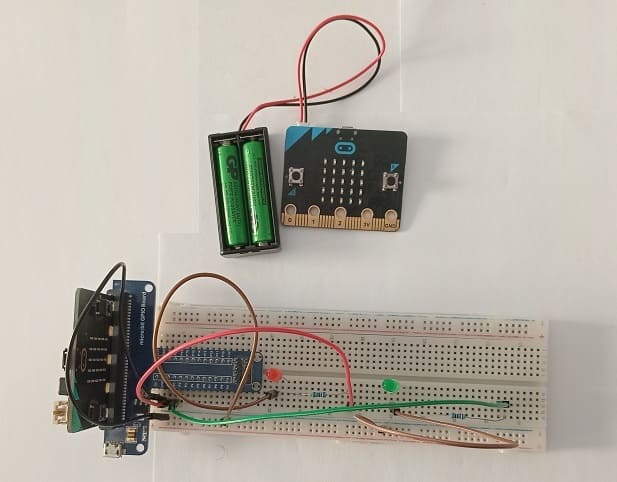

Montage de la carte Micro:bit avec deux LEDs

Une fois que vous avez tous ces composants, vous pouvez procéder comme suit pour connecter et contrôler les LEDs :

1. Connectez une extrémité de la première résistance à la broche P0 du Micro:bit  pour la première LED. Connectez l’autre extrémité de la résistance à l’anode (patte plus longue) de la première LED.
2. Connectez la cathode (patte plus courte) de la première LED à la masse (GND) du Micro:bit. Assurez-vous que la résistance est connectée en série avec la LED.
3. Répétez les étapes 1 et 2 pour la deuxième LED en utilisant une autre broche P2 du Micro:bit et la deuxième résistance.
4. Assurez-vous que toutes les connexions sont sécurisées et correctement branchées.

Une fois les LEDs connectées, vous pouvez utiliser le langage de programmation Makecode pour contrôler les broches P0 et P1 du Micro:bit et allumer/éteindre les LEDs selon vos besoins.
