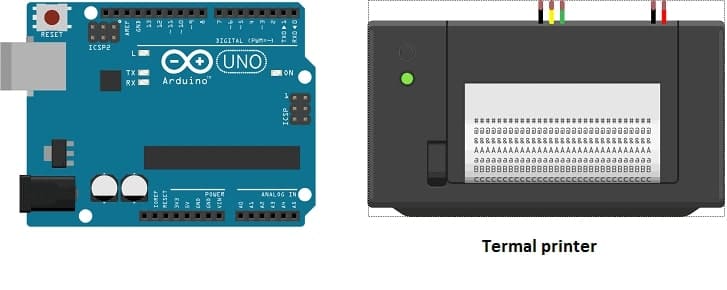

Imprimer en utilisant Arduino UNO et une imprimante thermique

Plan du tutoriel

1- Qu'est ce qu'une imprimante thermique ?

2- Matériels nécessaires pour utiliser une imprimante thermique

3- Montage du système

4- Programmation de la carte Arduino UNO

Qu'est ce qu'une imprimante thermique ?

Une imprimante thermique est un type d'imprimante qui utilise la chaleur pour imprimer sur un support, généralement du papier thermosensible. Elle est couramment utilisée dans des applications où des impressions rapides, économiques et silencieuses sont nécessaires, comme les tickets de caisse, les reçus, les étiquettes ou encore les billets de transport.

Principe de fonctionnement

L'imprimante thermique fonctionne sans encre ou toner. Elle utilise un papier spécial appelé papier thermique, qui est recouvert d'une couche chimique sensible à la chaleur.

1- Tête thermique :

L'imprimante possède une tête thermique composée de petits éléments chauffants.

Lorsque ces éléments chauffants entrent en contact avec le papier thermique, ils chauffent les zones spécifiques pour noircir le papier et former des caractères, images ou codes-barres.

2- Chauffage contrôlé :

La chaleur est appliquée de manière précise pour générer l'impression, avec une résolution généralement mesurée en dpi (dots per inch).

Avantages des imprimantes thermiques

Rapidité : Impression instantanée, adaptée aux environnements où la vitesse est importante (comme dans les magasins ou les restaurants).

Silencieuse : Pas de mécanisme d'impact ou de jet d'encre.

Fiabilité : Peu de pièces mobiles, ce qui réduit les risques de panne.

Économique : Pas de cartouches d'encre ou de toner à remplacer (dans le cas de l'impression thermique directe).

Matériels nécessaires pour utiliser une imprimante thermique

Pour utiliser une imprimante thermique avec une carte Arduino UNO, vous aurez besoin de plusieurs composants matériels. Voici une liste détaillée de ce qui est nécessaire pour configurer le système :

Carte Arduino UNO

La carte Arduino agira comme le contrôleur principal pour l'imprimante thermique. Elle enverra des commandes à l'imprimante pour générer les impressions.

Imprimante thermique

L'imprimante thermique est l'élément clé pour imprimer les données.

Adaptateur 5V-2A

L'adaptateur fournit l'alimentation nécessaire à l'imprimante thermique. Une imprimante thermique peut nécessiter plus de courant que ce qu'un Arduino peut fournir via son port USB, donc l'adaptateur est essentiel pour fournir une alimentation stable et suffisante.

Fils de connexion (Jumper wires)

Les fils de connexion sont utilisés pour relier l'Arduino UNO à l'imprimante thermique, au bouton poussoir et à l'adaptateur d'alimentation.

Bouton poussoir

Le bouton poussoir permet d'activer l'impression manuellement lorsque l'utilisateur appuie dessus. Ce bouton peut être utilisé pour déclencher l'impression d'un message spécifique, d'un texte ou d'une image sur l'imprimante thermique.

Plaque d'essai (Breadboard)

La plaque d'essai est utilisée pour effectuer les connexions temporaires et tester le montage avant de réaliser une installation permanente. Elle permet de connecter les composants sans soudures.
