Allumer une LED en utilisant la communication Radio entre deux cartes Micro:bit

Plan du tutoriel

1- Présentation du module radio de la carte Micro:bit

2- Contrôler une LED par la communication radio de la carte Micro:bit

3- Les composants nécessaires pour contrôler une LED par Micro:bit

4- Montage de la carte Micro:bit avec une LED

Présentation du module radio de la carte Micro:bit

La carte Micro:bit est équipée d’un module radio intégré qui permet la communication sans fil avec d’autres Micro:bits ou périphériques compatibles Bluetooth Low Energy (BLE). Ce module radio est basé sur la technologie Nordic Semiconductor nRF51822.

Voici quelques détails sur le capteur radio du Micro:bit :

1- Protocole : Le module radio utilise le protocole Bluetooth Low Energy (BLE), qui est conçu pour une faible consommation d’énergie. Cela permet au Micro:bit de communiquer avec d’autres appareils compatibles BLE, tels que d’autres Micro:bits, des smartphones, des tablettes et des ordinateurs.

2- Portée : La portée de la communication radio dépend des conditions environnementales, notamment des obstacles physiques et des interférences. En général, la portée typique est d’environ 30 mètres en champ libre.

3- Puissance d’émission : Le module radio du Micro:bit peut être configuré pour différents niveaux de puissance d’émission, ce qui peut affecter la portée de communication. Les niveaux de puissance disponibles peuvent varier selon la version du Micro:bit.

4- Antenne : La carte Micro:bit possède une antenne intégrée pour la transmission et la réception des signaux radio. L’antenne est généralement située à l’extrémité supérieure de la carte, près des broches GPIO.

5- Identification des appareils : Chaque Micro:bit possède un identifiant d’appareil unique (Device ID), qui peut être utilisé pour cibler spécifiquement certains appareils lors de la communication radio. Cela permet de contrôler quelles unités peuvent se connecter et échanger des données.

Contrôler une LED par la communication radio de la carte Micro:bit

Pour contrôler une LED à l’aide de la communication radio de la carte Micro:bit, vous aurez besoin de deux cartes Micro:bit. Voici les étapes à suivre :

1- Assurez-vous que les deux cartes Micro:bit sont allumées et fonctionnent correctement.

2- Lorsque vous programmez les cartes Micro:bit avec MakeCode, vous pouvez spécifier le numéro de groupe radio auquel chaque carte doit appartenir. Cela permet de contrôler la communication entre les cartes et d’assurer que seules les deux cartes Micro:bit appartenant au même groupe radio peuvent échanger des données.

Pour définir le groupe radio dans MakeCode, vous pouvez utiliser les blocs suivants :

3- Sur la première carte Micro:bit (l’émetteur), écrivez le code suivant en utilisant le langage de programmation MakeCode :

Ce code envoie une chaîne de caractères “allumer” lorsque le bouton A est enfoncé, et “éteindre” lorsque le bouton B est enfoncé.

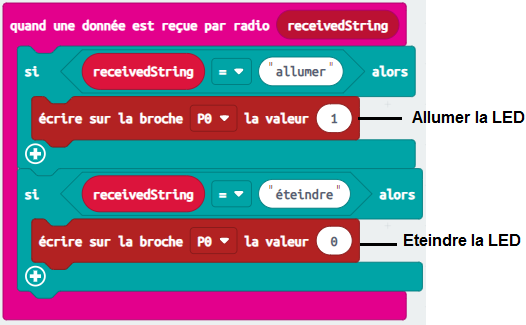

4- Sur la deuxième carte Micro:bit (le récepteur), écrivez le code suivant :

Ce code vérifie la chaîne de caractères reçue par radio. Si la chaîne est “allumer”, il allume la LED connectée à la broche P0 de la carte Micro:bit réceptrice. Si la chaîne est “éteindre”, il éteint la LED.

3- Téléchargez le code sur les deux cartes Micro:bit.

Maintenant, lorsque vous appuyez sur le bouton A de la carte émettrice, la LED de la carte réceptrice s’allumera. Lorsque vous appuyez sur le bouton B de la carte émettrice, la LED de la carte réceptrice s’éteindra.

Assurez-vous que les deux cartes Micro:bit sont suffisamment proches l’une de l’autre pour que la communication radio fonctionne correctement.

Les composants nécessaires pour contrôler une LED par Micro:bit

La carte Micro:bit dispose de plusieurs broches (pins) qui peuvent être utilisées pour piloter des LED. Les broches de la carte Micro:bit peuvent fournir une sortie de signal numérique (0 ou 1) pour allumer ou éteindre une LED.

Pour contrôler une LED à l’aide des deux cartes Micro:bit, vous aurez besoin des composants suivants :

2 cartes Micro:bit

Deux cartes Micro:bit sont des carte de développement que vous utiliserez pour programmer et contrôler la LED.

LED

LED (Light Emitting Diode), ou diode électroluminescente en français, est un composant électronique qui émet de la lumière lorsqu’un courant électrique le traverse. Choisissez une LED de la couleur de votre choix. Assurez-vous qu’elle est compatible avec les niveaux de tension de la carte Micro:bit.

la carte d’extension GPIO pour la carte Micro:bit

la carte d’extension GPIO pour la carte Micro:bit permet d’étendre les capacités de la carte Micro:bit en ajoutant davantage de broches d’entrée/sortie (GPIO) et de fonctionnalités supplémentaires.

Résistance

Une résistance est nécessaire pour protéger la LED et limiter le courant qui la traverse. Une résistance de 220 ohms est généralement utilisée avec une LED standard. Cependant, la valeur de la résistance peut varier en fonction de la spécification de votre LED. Vérifiez les spécifications de la LED que vous utilisez pour déterminer la valeur appropriée de la résistance.

Fils de connexion

Vous aurez besoin de fils de connexion pour connecter la LED à la carte Micro:bit. Les fils de connexion sont généralement de type Dupont, avec des broches femelles ou mâles à chaque extrémité, en fonction de la configuration de votre circuit.

Plaque d’essai

plaque d’essai: est un outil couramment utilisé dans la robotique et l’électronique pour créer des prototypes de circuits et des connexions temporaires. Elle permet de tester et de relier facilement des composants électroniques entre eux sans avoir à souder les connexions.

Une fois que vous avez rassemblé ces composants, vous pouvez les connecter correctement et programmer la carte Micro:bit pour contrôler la LED selon vos besoins. Veillez à suivre les bonnes pratiques de connexion et de sécurité lors de la manipulation des composants électroniques.

Montage de la carte Micro:bit avec une LED

Pour réaliser le montage d’une LED avec la carte Micro:bit, vous pouvez suivre ces étapes :

1- Connecter la LED et la résistance : Insérez une patte de la résistance dans la patte positive de la LED (anode, généralement la patte la plus longue), et connectez l’autre patte de la résistance à la broche P0 sur la carte Micro:bit. Ensuite, connectez la patte négative de la LED (cathode, généralement la patte la plus courte) à la masse (GND) de la carte Micro:bit.

2- Connecter la résistance à la broche P0 : Connectez l’autre extrémité de la résistance à la broche P0 de la carte Micro:bit.
