Allumer trois LEDs connectées à la carte ESP32 via WIFI

ESP32 08-09-23

231 0

Plan du tutoriel

1- La différence entre le Wifi et Bluetooth

2- La carte ESP32 et le Wifi

3- Rôle des fichiers boot.py et main.py dans la carte ESP32

4- Le webserver avec la carte ESP32

5- Allumer trois LEDs connectées à la carte ESP32 via WIFI avec Micropython

6- Les composants nécessaires pour contrôler trois LEDs par la carte ESP32

7- Montage de la carte ESP32 avec trois LEDs

La différence entre le Wifi et Bluetooth

Le Wi-Fi et le Bluetooth sont deux technologies sans fil couramment utilisées pour la communication entre différents appareils, mais ils présentent des différences importantes en termes d’utilisation, de portée, de vitesse et de fonctionnalités. Voici un aperçu des principales différences entre le Wi-Fi et le Bluetooth :

1- Portée :

– Wi-Fi : Le Wi-Fi offre généralement une portée plus longue que le Bluetooth, allant de quelques mètres à plusieurs centaines de mètres, en fonction de la norme Wi-Fi utilisée (par exemple, Wi-Fi 802.11n, 802.11ac, 802.11ax).

– Bluetooth : Le Bluetooth a une portée plus limitée, généralement d’environ 10 mètres (Bluetooth classique) à 100 mètres (Bluetooth avec la norme Bluetooth 5.0 et ultérieures).

2- Vitesse de transfert de données :

– Wi-Fi : Le Wi-Fi offre généralement des débits de données beaucoup plus élevés que le Bluetooth. Les normes Wi-Fi les plus récentes peuvent atteindre des vitesses de plusieurs gigabits par seconde (Gbps).

– Bluetooth : Le Bluetooth a des vitesses de transfert de données plus modestes, généralement de quelques mégabits par seconde (Mbps). Cela le rend adapté à des applications telles que les écouteurs sans fil, les claviers et les souris, mais moins adapté aux transferts de fichiers volumineux.

3- Utilisations typiques :

– Wi-Fi : Le Wi-Fi est couramment utilisé pour la connectivité Internet sans fil, le partage de fichiers entre appareils sur le même réseau, la diffusion de contenu multimédia en continu, les jeux en ligne et bien d’autres applications nécessitant une bande passante élevée.

– Bluetooth : Le Bluetooth est souvent utilisé pour des applications à courte portée, telles que les écouteurs sans fil, les haut-parleurs portables, les claviers, les souris, les dispositifs de suivi (comme les trackers d’activité) et la connexion de périphériques à un smartphone ou une tablette.

4- Puissance et efficacité énergétique :

– Wi-Fi : Le Wi-Fi consomme généralement plus d’énergie que le Bluetooth, ce qui peut être un facteur limitant pour les appareils alimentés par batterie.

– Bluetooth : Le Bluetooth est conçu pour être économe en énergie, ce qui en fait un choix idéal pour les appareils alimentés par batterie, tels que les écouteurs sans fil et les dispositifs IoT (Internet des objets).

5- Sécurité :

– Wi-Fi : Le Wi-Fi offre des options de sécurité robustes, notamment des protocoles de chiffrement avancés, ce qui en fait un choix sécurisé pour la communication sur un réseau.

– Bluetooth : Le Bluetooth prend également en charge des fonctionnalités de sécurité, mais il est généralement utilisé pour des connexions de périphériques plus courtes et locales, ce qui réduit le risque d’interception des données.

En résumé, le Wi-Fi est principalement utilisé pour des connexions Internet sans fil à haut débit sur de longues distances, tandis que le Bluetooth est utilisé pour des connexions sans fil à courte portée à faible consommation d’énergie entre des appareils périphériques. Les deux technologies ont leurs avantages et sont adaptées à des applications spécifiques.

La carte ESP32 et le Wifi

L’ESP32 est un microcontrôleur très populaire et polyvalent fabriqué par Espressif Systems. Il est doté de nombreuses fonctionnalités, notamment une connectivité Wi-Fi intégrée, ce qui en fait un choix populaire pour les projets IoT (Internet des objets), les systèmes embarqués et les projets électroniques nécessitant une communication sans fil.

Voici quelques points clés à connaître sur l’ESP32 et sa connexion Wi-Fi :

1- Connectivité Wi-Fi intégrée : L’ESP32 est équipé d’un module Wi-Fi intégré, ce qui signifie qu’il peut se connecter à des réseaux Wi-Fi existants pour la communication sans fil. Il prend en charge plusieurs modes Wi-Fi, notamment le mode station (STA) pour se connecter à un réseau Wi-Fi existant et le mode point d’accès (AP) pour créer son propre réseau Wi-Fi.

2- Utilisations courantes : En raison de sa connectivité Wi-Fi intégrée, l’ESP32 est couramment utilisé pour des projets tels que la surveillance à distance, la domotique, la collecte de données à partir de capteurs et leur transmission vers le cloud, la commande à distance d’appareils et bien plus encore.

3- Bibliothèques et outils : Il existe de nombreuses bibliothèques et outils disponibles pour l’ESP32 qui facilitent la configuration et l’utilisation de la connectivité Wi-Fi. Arduino IDE, PlatformIO et l’IDE officiel d’Espressif, ESP-IDF, sont quelques-uns des environnements de développement populaires pour programmer l’ESP32 en utilisant le Wi-Fi.

4- Sécurité Wi-Fi : L’ESP32 prend en charge des fonctionnalités de sécurité Wi-Fi, notamment le chiffrement WPA2/WPA3, ce qui signifie que vous pouvez sécuriser vos communications sans fil.

5- Consommation d’énergie : L’une des caractéristiques importantes de l’ESP32 est sa capacité à gérer efficacement la consommation d’énergie, ce qui en fait un choix approprié pour les projets alimentés par batterie. Vous pouvez mettre en veille ou désactiver le Wi-Fi lorsque vous n’en avez pas besoin pour économiser de l’énergie.

En résumé, l’ESP32 est une carte de développement puissante avec une connectivité Wi-Fi intégrée qui offre de nombreuses possibilités pour la création de projets IoT et sans fil. Sa flexibilité, ses performances et son faible coût en font un choix populaire pour les développeurs et les amateurs. Vous pouvez utiliser l’ESP32 pour créer des appareils connectés, des capteurs sans fil, des objets intelligents et bien d’autres applications.

Rôle des fichiers boot.py et main.py dans la carte ESP32

Les fichiers boot.py et main.py sont deux fichiers importants dans le contexte d’une carte ESP32, qui est un microcontrôleur populaire pour les projets IoT (Internet des objets) et les applications embarquées. Voici leurs rôles respectifs :

1-boot.py :

– Ce fichier est exécuté dès que la carte ESP32 est alimentée ou redémarrée.

– Il est principalement utilisé pour initialiser des paramètres de bas niveau et configurer l’environnement d’exécution, comme l’initialisation de la communication série (UART) et la configuration des broches (pins) GPIO.

– Vous pouvez également y mettre des tâches de maintenance ou des paramètres de configuration critiques qui doivent être définis au démarrage.

2-main.py :

– Après que boot.py ait été exécuté, le fichier main.py est exécuté automatiquement, s’il est présent sur la carte.

– main.py est l’endroit où vous mettez généralement votre code principal pour votre projet. Il contient le programme principal que vous souhaitez exécuter sur votre ESP32.

– Vous pouvez y charger des bibliothèques, définir des fonctions, configurer des broches, et écrire votre logique de contrôle spécifique au projet.

– Il est important de noter que si vous ne créez pas un fichier main.py, l’ESP32 continuera à fonctionner normalement après l’exécution de boot.py, mais il n’exécutera aucun code utilisateur spécifique.

En résumé, boot.py est principalement utilisé pour la configuration de bas niveau et l’initialisation de l’environnement, tandis que main.py est le point d’entrée de votre programme utilisateur principal sur la carte ESP32. Vous pouvez personnaliser le comportement de votre carte en fonction de vos besoins en écrivant du code dans ces fichiers.

Le webserver avec la carte ESP32

Créer un serveur web avec une carte ESP32 est une tâche courante dans de nombreux projets IoT. Vous pouvez utiliser l’ESP32 pour créer un serveur web qui peut afficher des pages web, gérer des requêtes HTTP et interagir avec d’autres appareils ou services sur votre réseau local. Voici les étapes de base pour créer un serveur web avec une carte ESP32 :

1- Configuration de l’environnement de développement :

Assurez-vous d’avoir un environnement de développement tel que Thonny configuré pour travailler avec l’ESP32. Vous devrez également installer les bibliothèques ESP32 nécessaires.

2- Inclure les bibliothèques nécessaires :

Pour créer un serveur web, vous devrez inclure les bibliothèques WiFi et WebServer dans votre code. Voici comment le faire en utilisant le Micropython:

Importez les modules network et ure pour gérer la connexion Wi-Fi, et le module usocket pour créer un serveur socket.

Le serveur web avec une carte ESP32 et MicroPython est un excellent moyen de créer des applications IoT (Internet des objets) qui peuvent être contrôlées et surveillées à distance via un navigateur web. Voici les étapes de base pour créer un serveur web avec une carte ESP32 et MicroPython :

Matériel requis :

Carte ESP32
Câble USB pour la programmation
Accès à un réseau Wi-Fi

Étapes à suivre :

1- Installer MicroPython sur la carte ESP32 :

– Téléchargez la dernière version de MicroPython pour ESP32 depuis le site officiel de MicroPython.

– Utilisez un outil comme esptool pour flasher le firmware MicroPython sur votre carte ESP32.

2- Se connecter au port série :

Utilisez un terminal série (par exemple, PuTTY, Minicom, ou l’outil de terminal intégré de l’IDE Thonny) pour vous connecter au port série de la carte ESP32. Vous devrez connaître le port COM ou /dev/tty de votre carte.

3- Écrire le code du serveur web :

– Vous pouvez écrire le code pour votre serveur web directement depuis le terminal série ou en utilisant un éditeur de texte comme Thonny.

– Voici un exemple simple de code pour un serveur web minimal :

import network
import usocket as socket

# Configurer la connexion Wi-Fi
ssid = 'VotreSSID'
password = 'VotreMotDePasse'
sta_if = network.WLAN(network.STA_IF)
sta_if.active(True)
sta_if.connect(ssid, password)

# Attendre que la connexion Wi-Fi soit établie
while not sta_if.isconnected():
    pass

# Définir la fonction de gestion de la requête HTTP
def handle_request(client_socket):
    request = client_socket.recv(1024)
    print("Requête reçue:")
    print(request)

    response = "HTTP/1.1 200 OK\nContent-Type: text/html\n\nHello, ESP32!"
    client_socket.send(response)
    client_socket.close()

# Configurer le serveur web
addr = ('0.0.0.0', 80)
s = socket.socket()
s.bind(addr)
s.listen(1)

print("Serveur web en cours d'exécution sur http://0.0.0.0:80")

while True:
    client, addr = s.accept()
    handle_request(client)

import network

import usocket as socket

# Configurer la connexion Wi-Fi

ssid = 'VotreSSID'

password = 'VotreMotDePasse'

sta_if = network.WLAN(network.STA_IF)

sta_if.active(True)

sta_if.connect(ssid, password)

# Attendre que la connexion Wi-Fi soit établie

while not sta_if.isconnected():

pass

# Définir la fonction de gestion de la requête HTTP

def handle_request(client_socket):

request = client_socket.recv(1024)

print("Requête reçue:")

print(request)

response = "HTTP/1.1 200 OK\nContent-Type: text/html\n\nHello, ESP32!"

client_socket.send(response)

client_socket.close()

# Configurer le serveur web

addr = ('0.0.0.0', 80)

s = socket.socket()

s.bind(addr)

s.listen(1)

print("Serveur web en cours d'exécution sur http://0.0.0.0:80")

while True:

client, addr = s.accept()

handle_request(client)

4- Exécuter le code sur l’ESP32 :

– Enregistrez le code dans un fichier avec l’extension .py (par exemple, main.py).

– Transférez le fichier sur la carte ESP32 à l’aide d’un outil de transfert de fichiers comme Ampy ou WebREPL.

– Une fois le fichier transféré, il devrait être exécuté automatiquement.

5- Accéder au serveur web :

– Connectez-vous au même réseau Wi-Fi que votre ESP32.

– Ouvrez un navigateur web et accédez à l’adresse IP de l’ESP32 (vous pouvez la trouver dans la sortie du terminal série).

Allumer trois LEDs connectées à la carte ESP32 via WIFI avec Micropython

Pour allumer trois LEDs connectées à la carte ESP32 via Wi-Fi en utilisant MicroPython, suivez ces étapes :

Matériel requis :

Carte ESP32
trois LEDs et trois résistances appropriées (par exemple, des résistances de 220 ohms)
Câbles de connexion
Accès à un réseau Wi-Fi

Étapes à suivre :

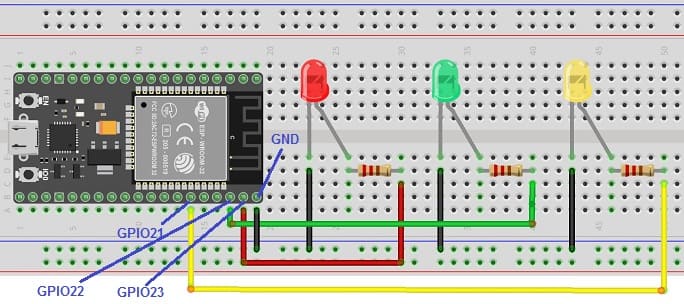

1- Connexion matérielle :

– Connectez la LED rouge à l’ESP32. Connectez la patte longue de la LED (anode) à la broche GPIO 23 de l’ESP32 via une résistance (220 ohms) et connectez la patte courte (cathode) de la LED à la masse (GND) de l’ESP32.

– Connectez la LED verte à l’ESP32. Connectez la patte longue de la LED (anode) à une broche GPIO 22 de l’ESP32 via une résistance (220 ohms) et connectez la patte courte (cathode) de la LED à la masse (GND) de l’ESP32.

– Connectez la LED jaune à l’ESP32. Connectez la patte longue de la LED (anode) à une broche GPIO 21 de l’ESP32 via une résistance (220 ohms) et connectez la patte courte (cathode) de la LED à la masse (GND) de l’ESP32.

2- Configurer la connexion Wi-Fi :

Étape 1 : Assurez-vous d’avoir correctement flashé MicroPython sur votre ESP32 et que vous pouvez vous connecter à l’ESP32 via le terminal série (COM ou /dev/tty).

Étape 2 : Créez ou modifiez le fichier boot.py pour configurer la connexion Wi-Fi au démarrage. Le fichier boot.py est exécuté automatiquement au démarrage de l’ESP32. Voici un exemple de contenu pour boot.py :

# Complete project details at https://RandomNerdTutorials.com

try:
  import usocket as socket
except:
  import socket

from machine import Pin
import network

import esp
esp.osdebug(None)

import gc
gc.collect()

ssid = 'HUAWEI Y5 2019'
password = 'b582058c4d86'

station = network.WLAN(network.STA_IF)

station.active(True)
station.connect(ssid, password)

while station.isconnected() == False:
  pass

print('Connection successful')
print(station.ifconfig())

red_led = Pin(23, Pin.OUT)
green_led = Pin(22, Pin.OUT)
yellow_led=Pin(21,Pin.OUT)

# Complete project details at https://RandomNerdTutorials.com

try:

import usocket as socket

except:

import socket

from machine import Pin

import network

import esp

esp.osdebug(None)

import gc

gc.collect()

ssid = 'HUAWEI Y5 2019'

password = 'b582058c4d86'

station = network.WLAN(network.STA_IF)

station.active(True)

station.connect(ssid, password)

while station.isconnected() == False:

pass

print('Connection successful')

print(station.ifconfig())

red_led = Pin(23, Pin.OUT)

green_led = Pin(22, Pin.OUT)

yellow_led=Pin(21,Pin.OUT)

Étape 3 : Créez ou modifiez le fichier main.py pour gérer trois LEDs et le serveur web. Voici un exemple de contenu pour main.py :

def web_page():

  html = """<html><head> <title>ESP Web Server</title>
           <meta name="viewport" content="width=device-width, initial-scale=1">
           <link rel="icon" href="data:,">
           <style>html{font-family: Helvetica; display:inline-block; margin: 0px auto; text-align: center;} h1{color: #0F3376; padding: 2vh;}p{font-size: 1.5rem;}.button{display: inline-block; background-color: #009933; border: none; border-radius: 4px; color: white; padding: 16px 40px; text-decoration: none; font-size: 30px; margin: 2px; cursor: pointer;} .button2{background-color: #e7bd3b;} .button3{background-color: #ff0000;}</style></head>
           <body> <h1>ESP Web Server</h1>
           <p><a href="/?led=green"><button class="button">Green LED</button></a></p> <p><a href="/?led=yellow"><button class="button button2">Yellow LED</button></a></p>
<p><a href="/?led=red"><button class="button button3">Red LED</button></a></p></body></html>"""
  return html


s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
s.bind(('', 80))
s.listen(5)

red_on=0
green_on=0
yellow_on=0

while True:
    conn, addr = s.accept()
    print('Got a connection from %s' % str(addr))
    request = conn.recv(1024)
    request = str(request)
    print('Content = %s' % request)
    red = request.find('/?led=red')
    green = request.find('/?led=green')
    yellow = request.find('/?led=yellow')
    if red == 6: # si on appuie sur le bouton rouge
        if red_on==0:
            print('RED')
            red_led.value(1) # allumer LED rouge
            red_on=1
        else:
            red_on=0

            red_led.value(0) # éteindre LED rouge
    if green == 6: # si on appuie sur le bouton vert
        if green_on==0:
            print('green')
            green_led.value(1) # allumer LED verte
            green_on=1
        else:
            green_led.value(0) # éteindre LED verte
            green_on=0

    if yellow == 6: # si on appuie sur le bouton jaune
        if yellow_on==0:
            print('yellow')
            yellow_led.value(1) # allumer LED jaune
            yellow_on=1
        else:
            yellow_led.value(0) # éteindre LED jaune
            yellow_on=0

    response = web_page()
    conn.send('HTTP/1.1 200 OK\n')
    conn.send('Content-Type: text/html\n')
    conn.send('Connection: close\n\n')
    conn.sendall(response)
    conn.close()

def web_page():

html = """<html><head> <title>ESP Web Server</title>

<body> <h1>ESP Web Server</h1>

<p><a href="/?led=green"><button class="button">Green LED</button></a></p> <p><a href="/?led=yellow"><button class="button button2">Yellow LED</button></a></p>

<p><a href="/?led=red"><button class="button button3">Red LED</button></a></p></body></html>"""

return html

s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)

s.bind(('', 80))

s.listen(5)

red_on=0

green_on=0

yellow_on=0

while True:

conn, addr = s.accept()

print('Got a connection from %s' % str(addr))

request = conn.recv(1024)

request = str(request)

print('Content = %s' % request)

red = request.find('/?led=red')

green = request.find('/?led=green')

yellow = request.find('/?led=yellow')

if red == 6: # si on appuie sur le bouton rouge

if red_on==0:

print('RED')

red_led.value(1) # allumer LED rouge

red_on=1

else:

red_on=0

red_led.value(0) # éteindre LED rouge

if green == 6: # si on appuie sur le bouton vert

if green_on==0:

print('green')

green_led.value(1) # allumer LED verte

green_on=1

else:

green_led.value(0) # éteindre LED verte

green_on=0

if yellow == 6: # si on appuie sur le bouton jaune

if yellow_on==0:

print('yellow')

yellow_led.value(1) # allumer LED jaune

yellow_on=1

else:

yellow_led.value(0) # éteindre LED jaune

yellow_on=0

response = web_page()

conn.send('HTTP/1.1 200 OK\n')

conn.send('Content-Type: text/html\n')

conn.send('Connection: close\n\n')

conn.sendall(response)

conn.close()

Étape 4 : Enregistrez les fichiers boot.py et main.py sur votre ESP32. Vous pouvez utiliser un outil de transfert de fichiers tel qu’Ampy ou WebREPL pour cela.

Étape 5 : Redémarrez l’ESP32. Les fichiers boot.py et main.py seront exécutés automatiquement au démarrage. Le fichier boot.py configurera la connexion Wi-Fi, puis le fichier main.py gérera les trois LEDs et le serveur web.

Étape 6 : Connectez-vous au réseau Wi-Fi et accédez à l’adresse IP de l’ESP32 à partir d’un navigateur Web pour allumer les trois LEDs.

Cette configuration vous permettra d’allumer les trois LEDs connectées à votre carte ESP32 via Wi-Fi à chaque démarrage de l’ESP32.

Les composants nécessaires pour contrôler trois LEDs par la carte ESP32

Pour contrôler trois LED avec la carte ESP32, vous aurez besoin des composants suivants :

1- Carte ESP32 :

Carte ESP32

La carte ESP32 est une carte de développement basée sur le microcontrôleur ESP32, qui offre des fonctionnalités WiFi et Bluetooth intégrées. Vous pouvez utiliser cette carte pour programmer et contrôler la LED.

2- Trois LEDs :

trois LEDs

Sélectionnez la LED de votre choix, en tenant compte de la couleur et de la tension de fonctionnement appropriées. Assurez-vous également d’avoir une résistance appropriée pour limiter le courant de la LED.

3- Trois résistances :

Vous aurez besoin d’une résistance pour limiter le courant traversant la LED et éviter de l’endommager. La valeur de la résistance peut être calculée en utilisant la loi d’Ohm, en fonction de la tension de fonctionnement de la LED et du courant souhaité. Par exemple, pour une LED rouge typique avec une tension de 2V et un courant de 20mA, une résistance d’environ 220 ohms peut être utilisée (R = (Vcc – Vled) / Iled).

4- Breadboard (Plaque d’essai) :

plaque d'essai

Une breadboard est utile pour créer un circuit temporaire et connecter facilement les composants entre eux.

5- Fils de connexion :

Fils de connexion

Des fils de connexion sont nécessaires pour relier les différents composants ensemble, tels que la connexion entre la carte ESP32, la LED et la résistance.

Montage de la carte ESP32 avec trois LEDs

Pour monter la carte ESP32 avec trois LEDs, on peut suivre les étapes suivantes:

1- Placez la carte ESP32 sur la plaque d’essai.

2- Insérez les LEDs dans la plaque d’essai en les connectant aux broches de sortie de la carte ESP32. Par exemple, connectez la LED rouge à la broche GPIO 23, la LED verte à la broche GPIO 22 et la LED jaune à la broche GPIO 21. Assurez-vous d’insérer correctement les LED, en veillant à respecter la polarité (anode et cathode).

3- Connectez une résistance en série avec chaque LED. La résistance doit être connectée entre la broche GPIO correspondante et la borne positive (anode) de la LED.

4- Connectez la borne négative (cathode) de chaque LED à la masse (GND) de la carte ESP32.

5- Assurez-vous que toutes les connexions sont correctement réalisées et que rien n’est court-circuité.

Une fois le montage terminé, vous pouvez programmer la carte ESP32 pour contrôler les LEDs. Par exemple, vous pouvez utiliser le langage de programmation Micropython pour allumer et éteindre les LEDs dans des séquences spécifiques, en utilisant les fonctions de contrôle des broches GPIO de l’ESP32.
