عرض درجة الحرارة والرطوبة المقاسة بواسطة DHT11 المتصل بـالأردوينو في الهاتف الذكي
محاور الدرس
1- تعريف المستشعر DHT11
2- كيف يتم إرسال درجة الحرارة والرطوبة المقاسة بواسطة مستشعر DHT11 المتصل بلوحة الأردوينو إلى الهاتف الذكي عبر البلوتوث؟
3- مخطط الأسلاك للوحة الأردوينو مع مستشعر DHT11 ووحدة البلوتوث HC-06
4- برمجة لوحة الأردوينو لعرض درجة الحرارة والرطوبة المقاسة بواسطة حساس DHT11 المتصل بلوحة الأردوينو على الهاتف الذكي
تعريف المستشعر DHT11
مستشعر DHT11 هو جهاز صغير يُستخدم لقياس درجة الحرارة والرطوبة في البيئة. يأتي ال DHT11 في شكل مستشعر رقمي مدمج، مع أربعة أسلاك للتوصيل، ويعمل على نقل البيانات بشكل رقمي.
مميزات المستشعر DHT11:
دقة معقولة: يوفر قراءات مقبولة لدرجات الحرارة بين 0 درجة مئوية و 50 درجة مئوية، والرطوبة بنسبة تتراوح بين 20% و 90%، مما يكفي لمعظم التطبيقات الشائعة.
سهولة الاستخدام: يعتبر من الأجهزة السهلة التي يمكن توصيلها وبرمجتها بسهولة مع الأنظمة الإلكترونية مثل الأردوينو أو Raspberry Pi.
تكلفة منخفضة: بفضل تكلفته المنخفضة، فإنه متاح ومناسب للعديد من المشاريع والاستخدامات الصغيرة والمتوسطة.
متانة معقولة: يوفر دائمًا قراءات مقبولة، ولكنه يحتاج إلى التعامل اللطيف والحفاظ على الظروف الملائمة للحفاظ على دقته مع مرور الوقت.
يتم توصيل المستشعر عادةً بمتحكم صغير مثل الأردوينو أو Raspberry Pi، حيث يقوم بإرسال إشارات رقمية تحتوي على قراءات درجة الحرارة والرطوبة. هذه البيانات يمكن معالجتها واستخدامها في تطبيقات متعددة مثل نظم مراقبة الطقس، وأنظمة التحكم في المناخ، وأجهزة الروبوتات، والعديد من التطبيقات الأخرى التي تتطلب رصدًا دقيقًا لدرجة الحرارة والرطوبة.
كيف يتم إرسال درجة الحرارة والرطوبة المقاسة بواسطة مستشعر DHT11 المتصل بلوحة الأردوينو إلى الهاتف الذكي عبر البلوتوث؟
يمكنك القيام بذلك باستخدام لوحة الأردوينو التي تحتوي على مستشعر DHT11 ووحدة بلوتوث. لنفترض أن لديك لوحة الأردوينو مزودة بوحدة بلوتوث مثل HC-05 أو HC-06.
هنا خطوات عامة لنقل البيانات من الأردوينو إلى الهاتف الذكي عبر البلوتوث:
1- ربط الأجهزة:
قم بتوصيل مستشعر DHT11 بلوحة الأردوينو وتحديد التعيينات الخاصة بالمستشعر والتي ستقوم بقراءة البيانات.
2- توصيل وحدة البلوتوث:
اربط وحدة البلوتوث (HC-05 أو HC-06) بلوحة الأردوينو. استخدم تعليمات الاتصال اللاسلكي والتوصيلات الخاصة بالوحدة لضبط التوصيلات.
3- برمجة الأردوينو:
استخدم لغة الأردوينو (مبنية على C/C++) لكتابة الكود الذي يقوم بقراءة بيانات درجة الحرارة والرطوبة من مستشعر DHT11.
ضمن الكود، اكتب التعليمات اللازمة لإرسال هذه البيانات عبر وحدة البلوتوث المتصلة.
4- برمجة التطبيق على الهاتف الذكي:
قم بإنشاء تطبيق على الهاتف الذكي الذي سيستقبل البيانات من الأردوينو عبر البلوتوث.
استخدم لغة البرمجة المناسبة للهاتف واستخدم مكتبة البلوتوث الخاصة بالهاتف لاستقبال البيانات.
5- التواصل بين الأردوينو والهاتف الذكي:
في التطبيق، ضع رمز يتوافق مع رمز في برنامج الأردوينو حتى يتمكن الهاتف من التعرف على البلوتوث المناسب للاتصال.
استقبل البيانات القادمة من الأردوينو وعرضها على واجهة المستخدم في التطبيق.
المكونات اللازمة لعرض درجة الحرارة والرطوبة المقاسة بواسطة مستشعر DHT11 المتصل بـ الأردوينو على الهاتف الذكي
لعرض درجة الحرارة والرطوبة المقاسة بواسطة مستشعر DHT22 المتصل بأردوينو على الهاتف الذكي، تحتاج إلى:
لوحة الاردوينو:
لوحة الأردوينو هي لوحة إلكترونية تستخدم في تطوير الأجهزة الإلكترونية التفاعلية والمشاريع البرمجية. توفر الأردوينو بيئة برمجية واجهة سهلة للمبتدئين والمحترفين لتطوير الأجهزة والمشاريع المختلفة.
حساس DHT11:
لقياس درجة الحرارة والرطوبة.
وحدة بلوتوث HC-06:
وحدة البلوتوث HC-06 هي وحدة بلوتوث شائعة تُستخدم مع الأردوينو لإرسال بيانات درجة الحرارة والرطوبة من مستشعر DHT11 إلى الهاتف الذكي عبر بلوتوث
وصلات الأسلاك (Jumper wires):
لتوصيل الحساس DHT11 و وحدة بلوتوث HC-06 بالأردوينو.
لوحة الاختبار:
هو مكون إلكتروني شائع الاستخدام لأداء النماذج الأولية السريعة والتجريب. يجعل من السهل توصيل المكونات الإلكترونية دون الحاجة إلى لحام.
مخطط الأسلاك للوحة الأردوينو مع مستشعر DHT11 ووحدة البلوتوث HC-06
توصيل مستشعر DHT11:
مستشعر DHT11 يحتوي على ثلاثة أسلاك: واحدة للتغذية (VCC)، واحدة للأرضي (GND)، وواحدة للإشارة (Signal).
سلك الـ VCC يتصل بـ 3V3 على اللوحة الأردوينو.
سلك الـ GND يتصل بـ GND على اللوحة الأردوينو.
سلك الـ DATA يتصل بدبوس رقم 2 على اللوحة الأردوينو .
توصيل وحدة البلوتوث HC-06:
وحدة البلوتوث HC-06 تحتوي على أربعة أسلاك: تغذية (VCC)، أرضي (GND)، دبوس TX (الإرسال)، ودبوس RX (الاستقبال).
سلك الـ VCC يتصل بالـ 5V على اللوحة الأردوينو.
سلك الـ GND يتصل بـ GND على اللوحة الأردوينو.
سلك دبوس TXD (الإرسال) يتصل بمنفذ رقم 6 على الأردوينو.
سلك دبوس RXD (الاستقبال) يتصل بمنفذ رقم 7 على الأردوينو.
بعد توصيلهم، يمكنك استخدام مكتبة DHT11 لقراءة البيانات من مستشعر DHT11، ومكتبة SoftwareSerial أو Serial للتواصل مع وحدة البلوتوث HC-06 وإرسال أو استقبال البيانات منها.
برمجة لوحة الأردوينو لعرض درجة الحرارة والرطوبة المقاسة بواسطة حساس DHT11 المتصل بلوحة الأردوينو على الهاتف الذكي
لنقم ببرمجة وحدة الأردوينو لقراءة درجة الحرارة والرطوبة باستخدام مستشعر DHT11 وإرسال هذه البيانات عبر وحدة البلوتوث HC-06. ثم، سنستخدم App Inventor لبناء تطبيق يقوم بالاتصال بوحدة البلوتوث وعرض البيانات على الهاتف الذكي.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
#include <SoftwareSerial.h> #include <dht11.h> #define DHT11PIN 2 // تعيين دبوس الاتصال لمستشعر DHT11 dht11 DHT11; // توصيل وحدة HC-06 بالاردوينو SoftwareSerial hc06(6,7); void setup(){ hc06.begin(9600); } void loop(){ // قراءة البيانات المقاسة بواسطة مستشعر DHT11 DHT11.read(DHT11PIN); delay(1000); // إرسال رسالة تحتوي على درجة الحرارة والرطوبة إلى الهاتف الذكي hc06.print((int)DHT11.temperature*100+(int)DHT11.humidity); } |
قم بتحميل البرنامج على لوحة الأردوينو

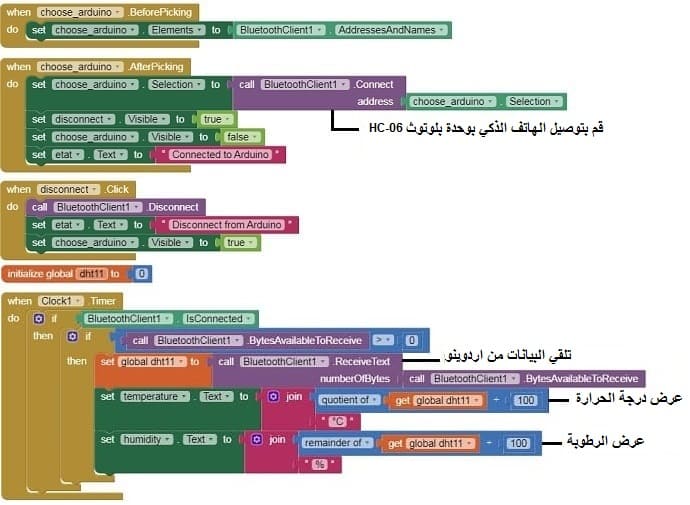

برمجة التطبيقة في App Inventor:
1- إنشاء تطبيق جديد في App Inventor.
2- استخدام مكون BluetoothClient للاتصال بوحدة Bluetooth على الأردوينو.
3- أضف مكونات لعرض البيانات مثل Label لعرض درجة الحرارة والرطوبة.
4- إضافة البرنامج اللازم لاستقبال البيانات المرسلة من الأردوينو و عرضها على واجهة التطبيقة
4- قم بتثبيت التطبيقة على هاتفك الذكي
5- اختبر التطبيقة الخاص بك عن طريق توصيل هاتفك الذكي بوحدة بلوتوث HC-06
6- تأكد من استلام البيانات وعرضها بشكل صحيح
