إضاءة مصباحين متصلين بلوحة المايكروبيت بواسطة هاتف ذكي عبر البلوتوث

محاور الدرس

1- لوحة المايكروبيت و البلوتوث

2-لماذا نستخدم App Inventor لإنشاء تطبيق جوال قادر على توصيل الهاتف الذكي بلوحة المايكروبيت؟

3- المكونات اللازمة لاستخدام مصباحين مع بطاقة المايكروبيت

4- ربط لوحة المايكروبيت بالمصباحين

5- برمجة إضاءة مصباحين متصلين بلوحة المايكروبيت بواسطة هاتف ذكي عبر البلوتوث لوحة المايكروبيت و البلوتوث

لوحة المايكروبيت و البلوتوث

لوحة المايكروبيت  هي عبارة عن لوحة تطوير صغيرة تستخدم لتعليم البرمجة والإلكترونيات للأطفال والمبتدئين. تم تطويرها بواسطة مجموعة من الشركات والمؤسسات البريطانية بالتعاون مع شركة مايكروسوفت. تأتي لوحة المايكروبيت مع مجموعة متنوعة من المستشعرات والمكونات الإلكترونية مثل الصمام الثنائي الباعث للضوء ومجسات متعددة مثل البصريات ومستشعر درجة الحرارة والتسارع وغيرها.

البلوتوث هو تقنية لاسلكية تستخدم لنقل البيانات بين الأجهزة القريبة من بعضها البعض. يمكن استخدام تقنية البلوتوث على لوحة المايكروبيت للتفاعل مع الأجهزة الأخرى أو للتحكم فيها عن بعد. يتيح لك الاتصال بالبلوتوث تحكم لوحة المايكروبيت بسهولة من خلال تطبيقات الهواتف الذكية أو الأجهزة الأخرى المتوافقة.

باستخدام تقنية البلوتوث على لوحة المايكروبيت، يمكنك إنشاء تطبيقات تفاعلية تشمل الاتصال مع الهواتف الذكية أو التفاعل مع أجهزة أخرى تدعم البلوتوث. يمكنك أيضًا استخدام البلوتوث لنقل البيانات بين لوحات المايكروبيت المختلفة أو تحكم في أجهزة أخرى مثل المحركات أو الأنوار بواسطة لوحة المايكروبيت.

بشكل عام، توفر تقنية البلوتوث إمكانيات إضافية وتوسعة في إمكانيات لوحة المايكروبيت لإنشاء مشاريع إلكترونية مبتكرة وتفاعلية.

لماذا نستخدم App Inventor لإنشاء تطبيق جوال قادر على توصيل الهاتف الذكي بلوحة المايكروبيت؟

نستخدم MIT App Inventor لإنشاء تطبيق جوال قادر على توصيل الهاتف الذكي بلوحة المايكروبيت للعديد من الأسباب:

1- واجهة سهلة الاستخدام: MIT App Inventor يقدم واجهة مستخدم بسيطة وسهلة الاستخدام تتيح للمبتدئين إنشاء تطبيقات جوال دون الحاجة إلى معرفة مسبقة ببرمجة الهواتف المحمولة.

2- دعم البلوتوث: MIT App Inventor يوفر دعمًا ممتازًا لتقنية البلوتوث، مما يتيح لك إنشاء تطبيقات تفاعلية تتيح التواصل مع لوحة المايكروبيت عبر البلوتوث.

3- تكامل سهل: يمكنك بسهولة تكامل مختلف المستشعرات والمكونات المتاحة على هاتفك الذكي مع تطبيقك الذي تقوم بإنشائه باستخدام MIT App Inventor. يمكنك استخدام الكاميرا والميكروفون والشاشة التي تدعم اللمس وغيرها من الميزات بسهولة.

4- سرعة التطوير: MIT App Inventor يمكن أن يساعدك في تطوير تطبيقات أسرع بكثير مقارنة بالبرمجة التقليدية، مما يجعلها أداة مثالية للمبتدئين ولأولئك الذين يسعون لإنشاء تطبيقات بسيطة وسريعة.

5- مجاني ومفتوح المصدر: MIT App Inventor متاح مجانًا للاستخدام، مما يعني أنك لا تحتاج إلى دفع أي رسوم لإنشاء تطبيقاتك واستخدامها مع لوحة المايكروبيت.

بشكل عام، MIT App Inventor هو أداة ممتازة لإنشاء تطبيقات تفاعلية تستخدم تقنية البلوتوث للتفاعل مع لوحة المايكروبيت بسهولة وبدون الحاجة إلى مهارات برمجية متقدمة.

المكونات اللازمة لاستخدام مصباحين مع بطاقة المايكروبيت

  للتحكم في مصباحين  باستخدام المايكروبيت، ستحتاج إلى المكونات التالية:

1-بطاقة المايكروبيت

مايكروبيت  المايكروبيت هو جهاز برمجيات مفتوح المصدر ومجاني يُستخدم لتعلم أساسيات البرمجة والإلكترونيات. يحتوي على مجموعة من الأشباه الموصلات والمستشعرات والإضاءة LED التي يمكن التحكم فيها بلغة برمجة بسيطة ومبتكرة.

تُعتبر بطاقة المايكروبيت واحدة من الأدوات التي تُستخدم في تعليم البرمجة والإلكترونيات في المدارس والجامعات والمجتمعات المهتمة بالتكنولوجيا. تتيح للأشخاص إمكانية فهم كيفية عمل الأجهزة وبرمجتها بطريقة تفاعلية وبسيطة.

2- مصباحين

3- أسلاك توصيل

- تستخدم لتوصيل المكونات معًا

4-  بطاقة توسيع GPIO لبطاقة المايكروبيت تسمح بزيادة عدد المنافذ

5- لوحة الاختبار

هي لوحة تحتوي على صفوف من الفتحات والتوصيلات، وتستخدم لتوصيل المكونات الإلكترونية معًا بدون الحاجة للحام

6- تتابع  JQC-3FF-S-Z :

وحدة التتابع JQC-3FF-S-Z هي وحدة تتابع كهربائية تُستخدم للتحكم في الأحمال الكهربائية عالية الجهد والتي تتطلب جهدًا أعلى من 5 فولت للتحكم فيها.

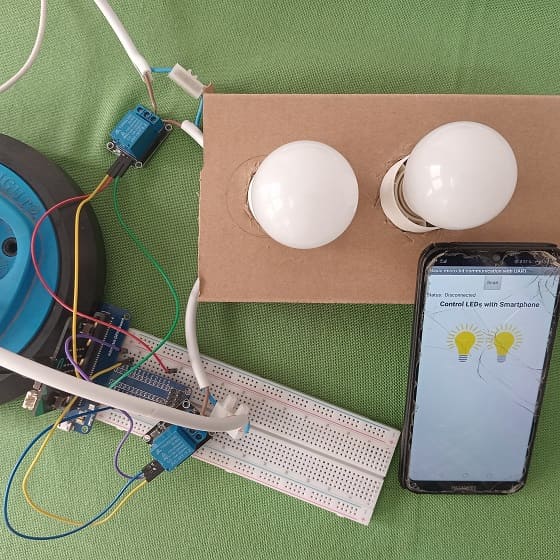

ربط لوحة المايكروبيت بالمصباحين

لتركيب لوحة المايكروبيت مع مصباحين، ستحتاج إلى مرحل لعزل الجهد المنخفض لـ المايكروبيت عن الجهد العالي للمصباحين. فيما يلي دليل خطوة بخطوة لإكمال هذا التجميع بأمان:

1- تأكد من فصل المصباحين عن أي مصدر كهربائي قبل البدء في التجميع.

2- قم بتوصيل تتابع JQC-3FF-S-Z الأول بالمايكروبيت:

قم بتوصيل الطرف (-) الخاص ب تتابع JQC-3FF-S-Z بمنفذ GND الخاص بلوحة المايكروبيت

قم بتوصيل الطرف (+) الخاص بتتابع JQC-3FF-S-Z بالطرف 3.3 فولت الخاص بلوحة المايكروبيت

قم بتوصيل الدبوس (S) للتتابع JQC-3FF-S-Z بالدبوس P0 للوحة المايكروبيت

3- قم بتوصيل مصدر طاقة المصباح الأول (220 فولت) بالمرحل

- قم بتوصيل طرف الطاقة بمنفذ (COM) للتتابع JQC-3FF-S-Z

- قم بتوصيل طرف المصباح بمنفذ (NO) للتتابع JQC-3FF-S-Z

4- قم بتوصيل تتابع JQC-3FF-S-Z الثاني بالمايكروبيت:

قم بتوصيل الطرف (-) الخاص ب تتابع JQC-3FF-S-Z بمنفذ GND الخاص بلوحة المايكروبيت

قم بتوصيل الطرف (+) الخاص بتتابع JQC-3FF-S-Z بالطرف 3.3 فولت الخاص بلوحة المايكروبيت

قم بتوصيل الدبوس (S) للتتابع JQC-3FF-S-Z بالدبوس P1 للوحة المايكروبيت

5- قم بتوصيل مصدر طاقة المصباح الثاني (220 فولت) بالمرحل

- قم بتوصيل طرف الطاقة بمنفذ (COM) للتتابع JQC-3FF-S-Z

- قم بتوصيل طرف المصباح بمنفذ (NO) للتتابع JQC-3FF-S-Z

برمجة إضاءة مصباحين متصلين بلوحة المايكروبيت بواسطة هاتف ذكي عبر البلوتوث

لتحقيق إضاءة مصباحين متصلين بلوحة المايكروبيت باستخدام هاتف ذكي عبر البلوتوث، يجب اتباع الخطوات التالية:

 قم بتوصيل لوحة المايكروبيت بالهاتف الذكي عبر البلوتوث. يمكنك استخدام تطبيق برمجي أو تطبيق مثل MIT App Inventor لإنشاء تطبيق على هاتفك الذكي يتيح لك التحكم في لوحة المايكروبيت عبر البلوتوث.

جزء المصمم من تطبيقات الهاتف الذكي

جزء البرنامج من تطبيقات الهاتف الذكي

تحميل المشروعتحميل التطبيقة

2- قم ببرمجة التطبيق للهاتف الذكي بحيث يمكنه إرسال إشارات بلوتوث إلى لوحة المايكروبيت لتحكم في إضاءة المصباحين . يمكنك برمجة الهاتف لإرسال إشارات معينة عندما تضغط على زر أو تقوم بإجراء معين على شاشة الهاتف.

3- على لوحة المايكروبيت، قم ببرمجته لاستقبال الإشارات عبر البلوتوث وتنفيذ الإجراءات المناسبة عند استلام إشارة معينة. في هذه الحالة، عندما تصل إشارة بلوتوث من الهاتف تطلب تشغيل المصباحين ، قم بتشغيل المصباحين .

تحميل البرنامج

4- قم بتحميل البرمجة على لوحة المايكروبيت وقم بتشغيل التطبيق على هاتفك الذكي.

الآن يمكنك التحكم في إضاءة مصباحين على لوحة المايكروبيت باستخدام هاتفك الذكي عبر البلوتوث.
