إضاءة المصباح بواسطة جهاز التحكم عن بعد باستخدام مستشعر الأشعة تحت الحمراء و بطاقة ESP32

لوحة ESP32 24-11-23

77 0

محاور الدرس

1- مستشعر الأشعة تحت الحمراء KY-032

2- العلاقة بين مستشعر الأشعة تحت الحمراء KY-032 وجهاز التحكم عن بعد

3- المكونات اللازمة لاستخدام المصباح ومستشعر الأشعة تحت الحمراء KY-032 مع بطاقة ESP32

4- تركيب بطاقة ESP32 مع المصباح و وحدة التتابع و مستشعر الأشعة تحت الحمراء KY-032

5- برمجة بطاقة ESP32 لإضاءة المصباح باستخدام جهاز التحكم عن بعد

مستشعر الأشعة تحت الحمراء KY-032

مستشعر الأشعة تحت الحمراء KY-032 هو جهاز استشعار يعتمد على تقنية الأشعة تحت الحمراء للكشف عن وجود العوازل أو العوائق في مسارها. يستخدم هذا المستشعر عادة في المشاريع الإلكترونية والروبوتات لتحديد وجود العوازل أو الحواجز، مثل الجدران أو العوائق الأخرى.

يتكون المستشعر من قطعة رئيسية تحتوي على إرسال أشعة تحت الحمراء واستقبالها، بالإضافة إلى دائرة تحكم. عندما ترسل القطعة الرئيسية الأشعة تحت الحمراء، فإنها تكشف عن انعكاس هذه الأشعة عند وجود عازل أو حاجز في الطريق. يتم تحويل هذه الإشارة المكتشفة إلى إشارة كهربائية تستخدم للكشف عن العوائق.

يعمل مستشعر الأشعة تحت الحمراء KY-032 بشكل أفضل في بيئة مظلمة حيث يمكنه التقاط الإشارات بدقة أكبر. يمكن استخدامه في تطبيقات متعددة مثل تجنب العوائق أو تحديد المسافات أو التتبع الذكي.

من الجدير بال mأن المستشعرات والوحدات المستخدمة في المشاريع الإلكترونية والروبوتات قد تختلف باختلاف الشركات المصنعة والموديلات. لذلك، يُنصح بالاطلاع على وثائق المستخدم أو التعليمات الخاصة بموديل KY-032 المحدد الذي تستخدمه لمزيد من المعلومات حول طريقة التوصيل والاستخدام والبرمجة.

العلاقة بين مستشعر الأشعة تحت الحمراء KY-032 وجهاز التحكم عن بعد

مستشعر الأشعة تحت الحمراء KY-032 يمكن استخدامه بالتعاون مع جهاز التحكم عن بعد الذي يستخدم نفس تقنية الأشعة تحت الحمراء. عادةً ما يكون لدى أجهزة التحكم عن بعد إرسال الإشارات بواسطة الأشعة تحت الحمراء للتواصل مع الأجهزة الأخرى، مثل التلفزيونات أو أجهزة الصوت.

يمكن استخدام مستشعر الأشعة تحت الحمراء KY-032 لاستقبال هذه الإشارات التي يرسلها جهاز التحكم عن بعد. عندما يرسل جهاز التحكم عن بعد إشارة بواسطة الأشعة تحت الحمراء، يمكن لمستشعر KY-032 استقبال هذه الإشارة وتحويلها إلى إشارة كهربائية يمكن استخدامها في البرمجة أو التحكم في أجهزة أخرى.

على سبيل المثال، يمكن استخدام مستشعر الأشعة تحت الحمراء KY-032 للتحكم في أجهزة إلكترونية مثل الروبوتات أو السيارات الذكية. باستخدام جهاز التحكم عن بعد، يمكنك إرسال إشارات الأشعة تحت الحمراء التي تتم تحويلها بواسطة KY-032 إلى إشارات كهربائية قابلة للتحكم. يمكن استخدام هذه الإشارات لتنفيذ مهام مختلفة، مثل التحرك للأمام أو الخلف، تغيير الاتجاه، أو تشغيل وإيقاف أجهزة أخرى.

ومن المهم أن تتأكد من توافق جهاز التحكم عن بعد الذي تستخدمه مع مستشعر الأشعة تحت الحمراء KY-032، حيث أنه يجب أن يكون لديهم نفس التردد والبروتوكول للتواصل. قد تحتاج أيضًا إلى برمجة المستشعر وجهاز التحكم عن بعد للتوافق وضبط الإعدادات المناسبة.

المكونات اللازمة لاستخدام المصباح ومستشعر الأشعة تحت الحمراء KY-032 مع بطاقة ESP32

لاستخدام مستشعر الأشعة تحت الحمراء KY-032 مع لوحة الميكروبيت ، إليك المكونات الضرورية:

1- وحدة ESP32:

تعتبر وحدة ESP32 وحدة تحكم مصغرة قوية ومتعددة الاستخدامات، تتضمن وحدة المعالجة المركزية ووحدة الاتصال اللاسلكي ومنافذ إدخال/إخراج رقمية.

لوحة ESP32

2- جهاز استشعار الأشعة تحت الحمراء KY-032

Capteur infrarouge KY-032

جهاز استشعار الأشعة تحت الحمراء KY-032 هو مستشعر يستخدم للكشف عن الأشعة تحت الحمراء وقياس المسافة أو الكشف عن العوائق. يعمل بنظام توجيه الأشعة تحت الحمراء واستقبالها، ويتكون من مصدر للأشعة تحت الحمراء ومستقبل للأشعة تحت الحمراء.

3- كبلات التوصيل

Fils de connexion

ستحتاج إلى كبلات توصيل لتوصيل دبابيس مستشعر KY-032 بلوحة الميكروبيت.

4- جهاز التحكم عن بعد بالأشعة تحت الحمراء

Télécommande infrarouge

لاختبار تشغيل مستشعر KY-032 ، ستحتاج إلى جهاز تحكم عن بعد متوافق بالأشعة تحت الحمراء. تأكد من أنه متوافق مع المستشعر وقادر على إصدار إشارات الأشعة تحت الحمراء التي يمكن اكتشافها بواسطة KY-032.

5- لوحة الاختبار

plaque d'essai

اللوح ، المعروف أيضًا باسم اللوح ، هو مكون إلكتروني شائع الاستخدام لأداء النماذج الأولية السريعة والتجريب. يجعل من السهل توصيل المكونات الإلكترونية دون الحاجة إلى لحام.

2- تتابع JQC-3FF-S-Z: يستخدم للتحكم في تشغيل وإيقاف التيار إلى المصباح.

3- مصباح: الجهاز الذي ترغب في التحكم في تشغيله وإيقافه.

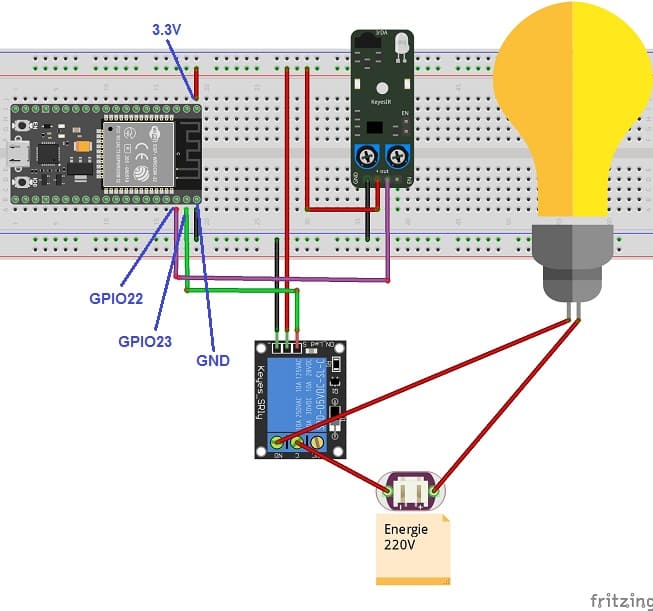

تركيب بطاقة ESP32 مع المصباح و وحدة التتابع و مستشعر الأشعة تحت الحمراء KY-032

لتركيب بطاقة ESP32 مع المصباح ومستشعر الأشعة تحت الحمراء KY-032، يمكنك اتباع الخطوات التالية:

1- قم بتوصيل مستشعر الأشعة تحت الحمراء KY-032 بمنافذ التوصيل على بطاقة ESP32 كما يلي:
OUT (المخرج) من KY-032 إلى دبوس رقم 22 على ESP32.
GND (الأرضي) من KY-032 إلى جهد الأرض (GND) على ESP32.
VCC (التغذية) من KY-032 إلى دبوس 3.3V فولت (VCC) على ESP32.

2- قم بتوصيل تتابع JQC-3FF-S-Z بESP32:

قم بتوصيل الطرف (-) الخاص بتتابع JQC-3FF-S-Z بمنفذ GND الخاص بلوحة ESP32

قم بتوصيل الطرف (+) الخاص بتتابع JQC-3FF-S-Z بالطرف 3.3 فولت الخاص بلوحة ESP32

قم بتوصيل المنفذ (S) للتتابع JQC-3FF-S-Z المنفذ رقم 23 للوحة اESP32

3- قم بتوصيل مصدر طاقة المصباح (220 فولت) بالمرحل

- قم بتوصيل طرف الطاقة بمنفذ (COM) للتتابع JQC-3FF-S-Z

- قم بتوصيل طرف المصباح بمنفذ (NO) للتتابع JQC-3FF-S-Z

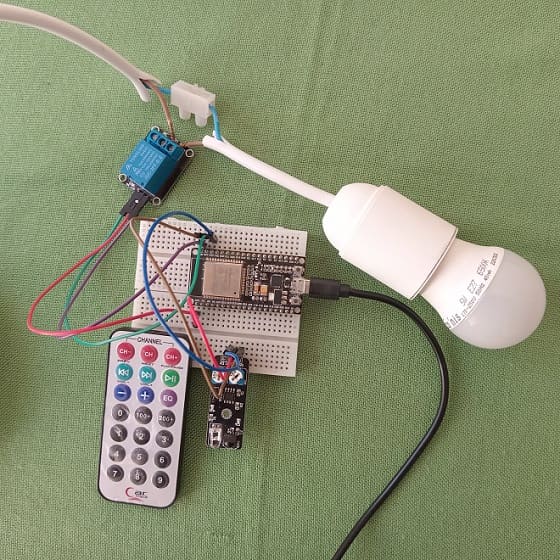

تركيب بطاقة ESP32 مع المصباح و وحدة التتابع و مستشعر الأشعة تحت الحمراء KY-032

برمجة بطاقة ESP32 لإضاءة المصباح باستخدام جهاز التحكم عن بعد

لتستقبل إشارة الأشعة تحت الحمراء من جهاز التحكم عن بعد باستخدام بطاقة ESP32 ومستشعر KY-032 للتحكم في إضاءة المصباح، يمكنك اتباع الخطوات التالية:

1- تحميل مكتبة الأشعة تحت الحمراء: قم بتحميل مكتبة استقبال الأشعة تحت الحمراء على البطاقة ESP32. يمكنك استخدام مكتبة مثل ir_rx (تم تحسينها للاستخدام مع ESP32 أيضًا).

2- برمجة بطاقة ESP32:

from machine import Pin
from ir_rx import NEC_16

relay_pin=Pin(23, Pin.OUT)
# وظيفة لعرض رموز الأشعة تحت الحمراء المستلمة
def ir_callback(data, addr, ctrl):
    global ir_data
    global ir_addr
    if data > 0:
        ir_data = data
        ir_addr = addr
        #عرض مفتاح الأزرار الفعلي
        print(ir_key[data])
# ضبط دبوس الإدخال الرقمي لمستشعر KY-032
ir = NEC_16(Pin(22, Pin.IN), ir_callback)

ir_data = 0
ir_addr = 0

# حلقة رئيسية للاستقبال
while True:
   if ir_data > 0:
          if ir_data==0x0C: # إذا قمت بالضغط على الزر 1 في جهاز التحكم عن بعد
            relay_pin.value(1) # تشغيل المصباح
          if ir_data==0x18: # إذا قمت بالضغط على الزر 2 في جهاز التحكم عن بعد
            relay_pin.value(0) # إطفاء المصباح
        ir_data = 0

from machine import Pin

from ir_rx import NEC_16

relay_pin=Pin(23, Pin.OUT)

# وظيفة لعرض رموز الأشعة تحت الحمراء المستلمة

def ir_callback(data, addr, ctrl):

global ir_data

global ir_addr

if data > 0:

ir_data = data

ir_addr = addr

#عرض مفتاح الأزرار الفعلي

print(ir_key[data])

# ضبط دبوس الإدخال الرقمي لمستشعر KY-032

ir = NEC_16(Pin(22, Pin.IN), ir_callback)

ir_data = 0

ir_addr = 0

# حلقة رئيسية للاستقبال

while True:

if ir_data > 0:

if ir_data==0x0C: # إذا قمت بالضغط على الزر 1 في جهاز التحكم عن بعد

relay_pin.value(1) # تشغيل المصباح

if ir_data==0x18: # إذا قمت بالضغط على الزر 2 في جهاز التحكم عن بعد

relay_pin.value(0) # إطفاء المصباح

ir_data = 0

3- تحكم في المصباح: بناءً على الإشارة المستقبلة من جهاز التحكم عن بعد، يمكنك تحديد متى يجب تشغيل أو إطفاء المصباح، أو حتى تغيير الحالة الحالية للمصباح.

هذه خطوات عامة لتشغيل الإشارات من جهاز التحكم عن بعد باستخدام بطاقة ESP32 ومستشعر KY-032 للأشعة تحت الحمراء. يرجى مراجعة مستندات المكتبة التي تستخدمها للحصول على مزيد من التفاصيل حول استقبال الأوامر وفك ترميزها بناءً على جهاز التحكم عن بعد الذي تستخدمه.
