التحكم في أربعة صمامات ثنائية الباعث للضوء بواسطة الأردوينو و mBlock

محاور الدرس

1. دور صمام الثنائي الباعث للضوء في الروبوتيك

2. المكونات اللازمة للتحكم في أربعة صمامات ثنائية الباعث للضوء بواسطة الأردوينو

3. تركيب لوحة الأردوينو بأربعة صمامات ثنائية الباعث للضوء

4. برمجة اردوينو مع mBlock

5. إضاءة أربعة صمامات ثنائية الباعث للضوء بواسطة الأردوينو و mBlock

6. وميض أربعة صمامات ثنائية الباعث للضوء بواسطة الأردوينو و mBlock

دور صمام الثنائي الباعث للضوء في الروبوتيك

صمامات الثنائي الباعث للضوء (LEDs) تلعب دورًا مهمًا في مجال الروبوتيكا. إليك بعض الأدوار الشائعة التي يمكن أن تلعبها صمامات LED في الروبوت:

1. الإشارات والتوجيه: يمكن استخدام صمامات LED لإرسال إشارات بصرية للتوجيه في الروبوت. على سبيل المثال، يمكن استخدام LED ملونة لإظهار اتجاه الحركة أو الدوران للروبوت. يمكن أن تكون الألوان المختلفة مرتبطة بأوضاع وحالات مختلفة للروبوت، مما يساعد المشغل أو المستخدم في متابعة حركة الروبوت وفهم حالته الحالية.
2. التحذير والإشارة: يمكن استخدام صمامات LED للتحذير من حالات خاصة أو لإرسال إشارات إلى المستخدم أو البيئة المحيطة. على سبيل المثال، يمكن أن يكون هناك LED ملونة للإشارة بوجود خطر أو حالة طارئة في الروبوت، مثل درجة حرارة عالية أو انخفاض مستوى البطارية.
3. الاستشعار والتغذية الراجعة: في بعض الأحيان، يمكن استخدام صمامات LED كمؤشرات لحالة أو مستوى معين في الروبوت. على سبيل المثال، يمكن أن يشير صمام LED إلى مستوى البطارية المتبقي أو حالة شحنها. يمكن أيضًا استخدام صمام LED للإشارة إلى تشغيل أو إيقاف تشغيل مكون معين في الروبوت، مثل الحساسات أو الأجهزة الميكانيكية.
4. الاتصال والتواصل: يمكن استخدام صمامات LED للتواصل مع البيئة المحيطة أو مع روبوتات أخرى. على سبيل المثال، يمكن استخدام الصمامات لعرض بيانات مثل الأرقام أو الرسائل النصية القصيرة (SMS) للتفاعل مع المستخدم أو للتواصل مع روبوتات أخرى في نظام متعدد الروبوتات.

تلعب صمامات LED دورًا هامًا في توفير مؤشرات بصرية وإشارات في مجال الروبوتيكا، مما يساعد في التواصل والتفاعل بين الروبوتات والمستخدمين أو البيئة المحيطة.

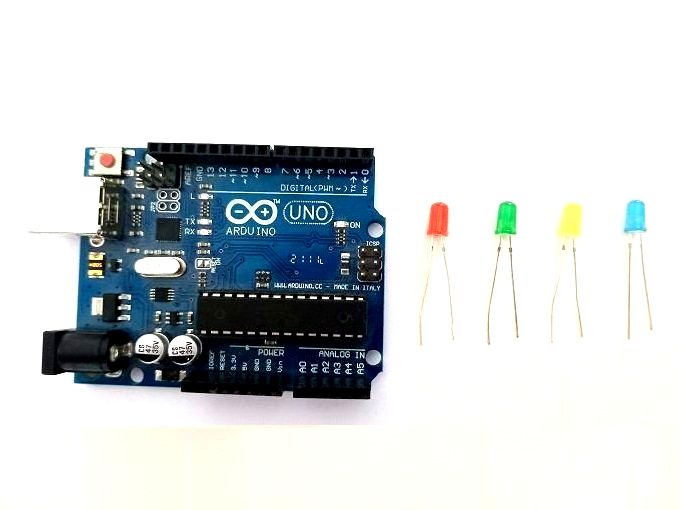

المكونات اللازمة للتحكم في أربعة صمامات ثنائية الباعث للضوء بواسطة الأردوينو

للتحكم في أربعة صمامات ثنائية الباعث للضوء (LEDs) باستخدام الميكروبيت (Micro:bit)، تحتاج إلى المكونات التالية:

1. أردوينو: جهاز أردوينو (Arduino board)، مثل Arduino Uno أو Arduino Nano، وهو المتحكم الرئيسي الذي ستقوم ببرمجته وتوصيل الدوائر به.
2. 4 صمامات ثنائية الباعث للضوء (LEDs): يمكنك اختيار أي لون تفضله للصمامات.
3. 4 مقاومات: تحتاج إلى مقاومة لكل LED لحمايتها من التيار الزائد. قيمة المقاومة تعتمد على التيار المستخدم والمواصفات الدقيقة للصمامات، ولكن مقاومة قيمتها 220 أوم تكون جيدة في معظم الحالات.
4. أسلاك الربط: تستخدم لتوصيل الصمامات والمقاومات بلوحة الميكروبيت.
5. لوحة الاختبار هي لوحة تحتوي على صفوف من الفتحات والتوصيلات، وتستخدم لتوصيل المكونات الإلكترونية معًا بدون الحاجة للحام

تركيب لوحة الأردوينو بأربعة صمامات ثنائية الباعث للضوء

تركيب لوحة الأردوينو بأربعة صمامات ثنائية الباعث للضوء يتطلب استخدام بعض المكونات واتباع بعض الخطوات. هنا هي الخطوات الأساسية لتركيب هذه الدائرة:

1. قم بتوصيل صمام ثنائي الباعث الأول (الصمام الأول) إلى دبوس رقم 2 على لوحة الأردوينو. قم بتوصيل الطرف الطويل (القطب الموجب) من الصمام ثنائي الباعث إلى المقاومة (220 أوم)، وثم قم بتوصيل الطرف الآخر من المقاومة إلى الأرضي (GND) في اللوحة الأردوينو.
2. قم بتكرار الخطوة 1 للصمامين الثنائيين الباعثين الآخرين (LEDs) وتوصيلهما إلى دبابيس رقم 3 و4 و 5 على لوحة الأردوينو على التوالي.
3. قم بتوصيل الطرف القصير (القطب السالب) من كل من الصمامات ثنائية الباعث إلى دبوس GND على اللوحة الأردوينو. هذا يشكل الاتصال الأرضي المشترك بين الصمامات الأربعة.
4. قم بتوصيل لوحة الأردوينو بمصدر الطاقة المناسب (كابل USB أو بطارية) لتشغيل اللوحة.

5. الآن يمكنك برمجة لوحة الأردوينو للتحكم في الصمامات ثنائية الباعث. يمكنك استخدام برنامج Arduino IDE أو أي بيئة برمجة متوافقة أخرى لتطوير وتحميل الشفرة على الل

برمجة اردوينو مع mBlock

لبرمجة لوحة Arduino باستخدام mBlock، يمكنك اتباع الخطوات التالية:

1. تأكد من أن لديك برنامج mBlock مثبتًا على جهاز الكمبيوتر الخاص بك وقم بتشغيله.
2. قم بتوصيل لوحة Arduino بجهاز الكمبيوتر الخاص بك باستخدام كابل USB.
3. في mBlock، انقر فوق القائمة "أضف" في أعلى النافذة.
4. حدد نوع لوحة Arduino التي تستخدمها.
5.
6. ستظهر لك قائمة بالمنافذ السلسلية المتاحة. حدد المنفذ السلسلي الصحيح الذي يتصل به لوحة Arduino.
7. الآن يمكنك بدء برمجة لوحة Arduino باستخدام mBlock. يمكنك استخدام الكتل المتاحة في الفئات المختلفة على الجانب الأيمن من النافذة لبناء برنامجك.
8. لإرسال البرنامج إلى لوحة Arduino، انقر فوق زر "تحميل" (Upload) في الزاوية اليسرى العلوية من النافذة. ستقوم mBlock بترجمة البرنامج وتحميله على لوحة Arduino المتصلة.
9. بعد الانتهاء من تحميل البرنامج، يمكنك فصل لوحة Arduino عن الكمبيوتر وتشغيلها بشكل مستقل لتنفيذ البرنامج الذي قمت ببرمجته.

يتيح لك mBlock استخدام الكتل البرمجية المختلفة للتحكم في الدوائر الإلكترونية المتصلة بلوحة Arduino. يمكنك استخدام مجموعة متنوعة من الكتل للتحكم في المداخل والمخارج الرقمية والتناظرية، وقراءة البيانات من المستشعرات، وتشغيل المحركات والأجهزة الأخرى، والتفاعل مع العالم الخارجي.

تذكر أن mBlock مصمم لتسهيل عملية التعلم والبرمجة، ويوفر واجهة سهلة الاستخدام ومنصة تفاعلية لتطوير مهارات البرمجة والإلكترونيات. يمكنك استكشاف مجموعة المشاريع والأمثلة المتاحة في mBlock للحصول على فكرة أفضل عن إمكانات البرمجة باستخدام هذا البرنامج.

إضاءة أربعة صمامات ثنائية الباعث للضوء بواسطة الأردوينو و mBlock

بالطبع! يمكنك تشغيل أربعة صمامات ثنائية الباعث (LEDs) باستخدام لوحة الأردوينو. هنا مثال بسيط لتوضيح كيفية القيام بذلك باستخدام لغة البرمجة Arduino:

1. قم بإنشاء مشروع جديد في mBlock.
2. أضف الكود التالي لتحكم في الصمامات:

3. قم بتحميل الشفرة على لوحة الأردوينو المتصلة. بعد التحميل، ستقوم اللوحة بتشغيل الصمامات

وميض أربعة صمامات ثنائية الباعث للضوء بواسطة الأردوينو و mBlock

بالطبع! يمكنك تحقيق وميض أربعة صمامات ثنائية الباعث (أربعة صمامات ثنائية الباعث للضوء) باستخدام لوحة الأردوينو. هنا مثال بسيط يوضح كيفية القيام بذلك باستخدام لغة البرمجة الأردوينو:

1. قم بإنشاء مشروع جديد في mBlock.
2. أضف الكود التالي لتحكم في الصمامات:

3. قم بتحميل الشفرة على لوحة الأردوينو المتصلة.

بعد التحميل، ستقوم اللوحة بتشغيل الصمامات بالتوالي لمدة ثانية واحدة لكل صمام، ثم تطفئها. ستستمر هذه العملية في الحدوث بشكل متكرر حتى تتم إيقاف اللوحة أو فصلها.
